工作原理：盤式尾礦回收機是由主機、卸礦裝置、集礦槽、溜槽及機架五大部分組成。其工作原理是主機磁盤裝在溜槽中，礦漿從溜槽的一端流入，并通過磁盤與磁盤的縫隙，礦漿中磁性礦物被吸附在磁盤表面，剩下非磁性礦漿從溜槽另一端流出。主機磁盤轉動，吸附在磁盤表面的磁性礦物被帶出礦漿液面，當進入卸礦區時，由插入磁盤縫隙之間的卸礦裝置將磁表面吸附的磁性礦物拋入集礦槽中，由集礦槽收集輸出。

設備特點：

 1、處理量大、回收率高、耗水量少。 由于采用聚磁等技術組成的復合磁系，使得盤周圍磁場深度達。場強高、梯度大，與其他同類產品現場使用比較回收量是它的2-3倍。

2、卸料容易、磁塊不磨損。 采用移動磁場技術，補吸礦粉在水沖力作用下，借助移動磁場磁力，礦粉自動匯集靠近磁盤外沿，由于磁盤外沿為同一磁極（N或S），在根據磁場同極相斥原理，刮板很容易將其刮下并在磁面留下一層保護層。
3、結構簡單、能耗小 采用普通擺線針輪減速機，無復雜的調速系統及復雜的感應盤卸料裝置，比同類產品節能5%-25%，優化機械結構，克服了從磁盤上頂端卸料而引起的磁盤松動、串軸等弊端。本設備運行過程中，除定時添加潤滑油及更換掛料膠板外無需考慮機械故障。
 4、使用壽命長 由于本機采用釹鐵硼為磁源，克服了傳統回收機不耐腐蝕、不耐高溫、易氧化、磁力衰減快等缺點。經我公司科研人員精心研制，反復試驗，成功對強磁塊進行保護處理，可顯著延長使用壽命。 我公司生產尾礦回收機磁盤直徑有φ1200、φ1500、φ1700三種；用戶可根據需要的處理量、尾礦磁鐵粉品位，安裝空間等選用適當?shù)男吞?hào)；處理量一般可按70m3/hφ1200磁盤/個；110m3/hφ1500磁盤/個；180m3/hφ1700磁盤/個計算（參考值，實際應用應考慮品位、濃度等因素）。

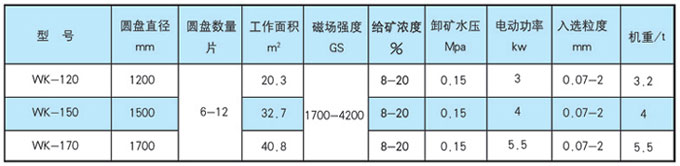

主要技術參數：
